皮托管是測壓管，由于其結構簡單，使用方便，理論研究完善而得到廣泛應用。皮托管根據流體流動引起的壓差進行流速檢測。

皮托管風速傳感器

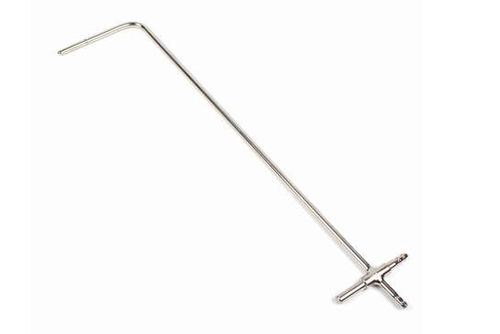

標準皮托管是一根彎成直角的金屬細管，它由感測頭、外管、內管、管柱與全壓、靜壓引出導管等組成。在皮托管頭部的頂端,迎著來流開有一個小孔，小孔平面與流體流動方向垂直。在皮托管頭部靠下游的地方，環繞管壁的外側又開了多個小孔，流體流動的方向與這些小孔的孔面相切。頂端的小孔與側面的小孔分別與兩條互不相通的管路相連。進入皮托管頂端小孔的氣流壓力(稱為全壓) ，除了流體本身的靜壓,還含有流體滯止后由動能轉變來的那部分壓力，而進入皮托管側面小孔的氣流壓力僅僅是流體的靜壓，根據全壓和靜壓即可求出動壓，從而求出風速。用皮托管只能測量某一點處的流速，而流體在管道中流動時，同一截面上各點的流速各不相同。

在變風量末端裝置中，由于管道截面較大，測量某一點的流速不能反映該截面的平均流速。實際上，人們采用一種變形的皮托管即均速管來測量流經末端裝置的風速，對被測截面上各測點的動壓取平均值，求取平均流速。

皮托管式風速傳感器由銅管或不銹鋼管制成，其外徑越小對氣流干擾越小，測量精度越高。

一般來說，全壓測孔的總面積應小于測壓管總面積的3%。為了保證傳感器具有足夠的剛度，一般測壓管的外徑與管道內徑之比在0. 04～0. 09 之間，測壓管上全壓測孔的直徑應是測壓管內徑的0. 2～0. 3 倍，且應在0. 5～1. 5 mm之間。皮托管式風速傳感器應具有抗堵塞性、抗偏流性和抗破壞性的能力。
